电缆桥架生产线成功样品

电缆桥架生产线成功样品

电缆桥架生产线成功样品
电缆桥架生产线技术说明

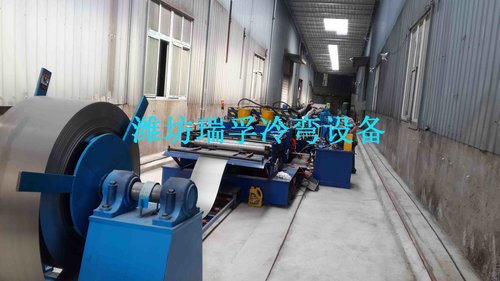

该电缆桥架生产线含开卷机、校平机、伺服送料、导正冲孔压筋切断一体机、输送架、导正—辊弯成型机(含轧辊)、出料架各一套。
1、生产线主要技术参数
a、适用板材: Q235
b、适用板厚: 0.8-2mm
c、*大板宽:200~960mm
d、制件规格:100X50-600X150mm
e、制件长度:2000~8000mm
f、卷料内径:Φ508mm
g、转线速度: 4-8m/min
2、产品规格:
a、产品按需方提供(双方认可)的产品图(规格见下表),*终按此图验收。
b、设备油漆颜色:(见色板)。
c、生产线方向:左进料右出料。
3、生产工艺及配置概述
生产工艺流程:开卷——校平——送料—-冲孔压筋切断——输送料架—-成型—-出料
电缆桥架生产线设备组成:
1)、开卷机                     一台
2)、校平机                     一台
3)、伺服送料机                 一台
4)、冲压切断                   一套(含冲模)
5)、自动输料架                 一台
6)、成型主机                   一台
7)、出料架                     一套
8)、PLC电器控制系统            一套
