电缆桥架盖板设备

电缆桥架盖板设备

电缆桥架盖板设备

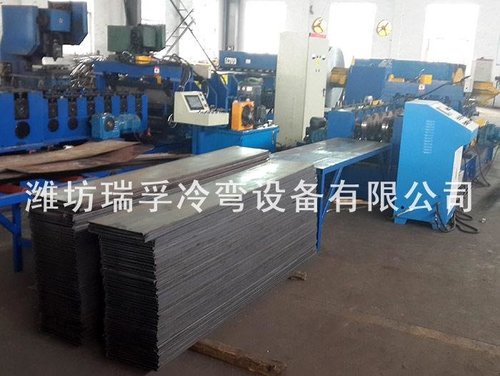

 全自动电缆桥架盖板设备
一、生产工艺流程
开卷放料——校平——冲孔——切断——成型——出料
二、设备主要技术参数
规格尺寸:宽100-600 mm,高10-15 mm,
材料厚度:0.8-2.0 mm
用料材质:冷轧、镀锌带钢、Q235
出料速度:4-6米/分钟
装机总容量:约18KW。
占地面积:10*2.5 m
三、产品说明:
全自动生产线采用双侧悬臂式结构,冲孔及成型工艺在线一次性完成。通过电气控制,自动移动调节生产不同宽度、高度桥架盖板产品。
桥架盖板设备功能与结构:将冲压切断后的板料经8道次的辊轮,逐渐辊压成成品桥架。由变频电机、减速机、高精度滚动直线导轨、左右传动箱、横向调整机构、辊轮组组成。一组辊轮可完成所有规格的桥架盖板型材的成型,更换品种可通过调整左右辊架位置实现。床身及传动箱采用焊接结构,去应力处理;齿轮采用45钢硬齿面
